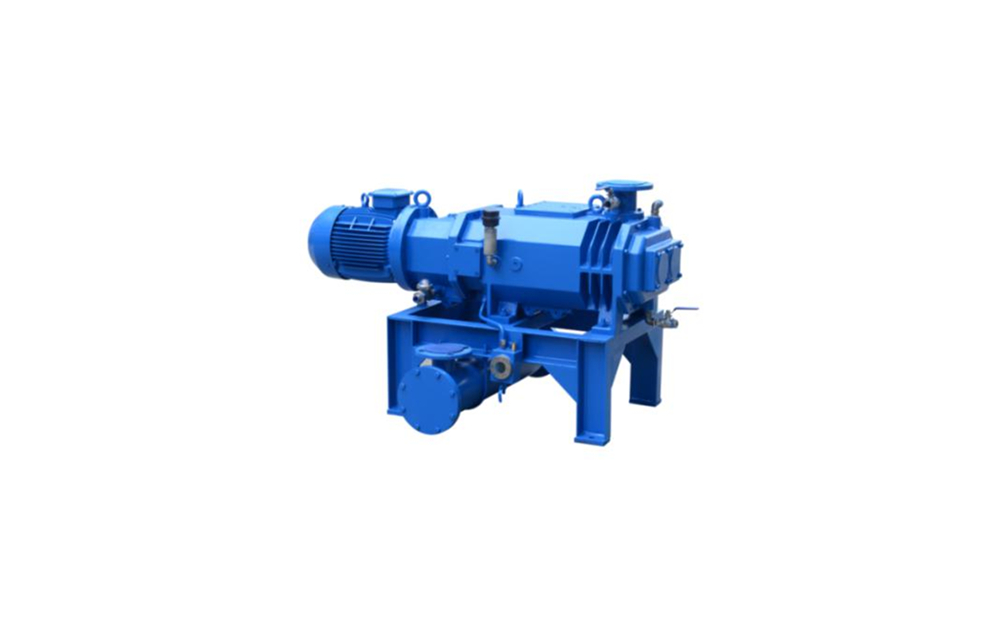

LG干式螺桿真空泵系列
-
極限真空度高：
干式螺桿真空泵能在大氣壓至極限壓力的全范圍內持續高效運行，單泵極限真空度可達3Pa。 -
防腐蝕設計：
轉子、殼體等部件采用鍍鎳磷、哈氏合金等防腐涂層，可用于輸送有毒、有腐蝕性和可凝性的氣體；通過氮?dú)饫鋮s降低氣體的壓力來防止腐蝕性氣體冷凝。 -
采用變螺距螺桿：
吸入效率提高15%，能耗降低30%，排氣溫度大幅降低。 -
密封結構可靠耐用：
采用先進的復合密封技術，具有卓越的液體處理能力；密封處設有氣障保護。 -
通暢的排氣口結構：
氣體通路短，可使氣體快速排出；同時可以順暢地排出泵內因冷凝產生的積液。 -
螺旋式夾套冷卻結構：
螺旋式夾套具有優良的冷凝效果，運行溫度低。 -
IEC法蘭：
C型法蘭設計便于安裝，降低了噪音，解決了聯軸器校準問題。 -
耐腐蝕材料：
根據工藝介質特點，可選用雙相鋼、鈦材、鈦合金等不同材質的耐腐蝕材料，以滿足強腐蝕等苛刻復雜的工藝條件下的應用。
產品概述：
干式螺桿真空泵是利用一對相互嚙合的螺桿轉子，在泵殼間作同步高速反向旋轉而產生的吸氣和排氣作用的抽氣設備。兩個螺桿經過精細動平衡處理，由軸承支承，安裝在殼體中，螺桿與螺桿、螺桿與殼體之間有一定的間隙，相互之間無摩擦，運轉平穩，噪音低，工作腔無需工作介質。
應用范圍：
產品廣泛應用于制藥、化工、冷凍干燥、電工、真空鍍膜、工業爐、冶金、航空航天、光伏太陽能、電子半導體等行業。

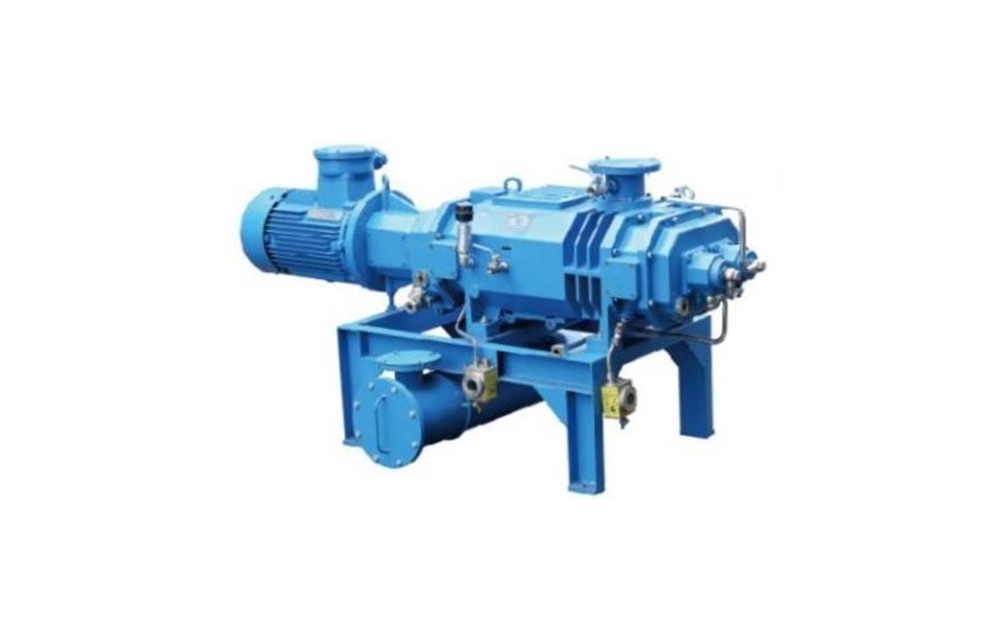

LG干式螺桿真空泵系列
產品詳情
干式螺桿真空泵工作原理：
干式螺桿真空泵的工作過程可分為吸氣、壓縮和排氣三個過程。如圖所示，干式螺桿真空泵內裝有一對平行的螺旋狀的轉子（1和2），其中一件轉子的旋轉方向?yàn)橛倚硪患樽笮?。兩個轉子在泵體（9）內通過一對齒輪（3）保持同步反向旋轉。轉子與轉子之間、轉子與泵體之間沒有磨擦且保持一定的間隙，兩個轉子與泵體之間形成了密封腔（4），密封腔的個數等于轉子的螺旋圈數。兩個轉子在按圖中方向旋轉時，與吸氣口（5）相連的密封腔的空間逐漸變大，氣體被吸入并被傳送到排氣側，排氣側的密封腔（6）空間在旋轉過程中逐漸變小，氣體被壓縮到排氣口（7）。長時間運轉時需向泵體及端蓋的夾套（8）內通入適量的冷卻水以對泵進行冷卻。因壓縮熱主要在排氣側（6）產生，為了充分冷卻轉子，在多數工況下可以將適量的空氣或其它合適的氣體通過摻氣口（10）導入泵腔內。

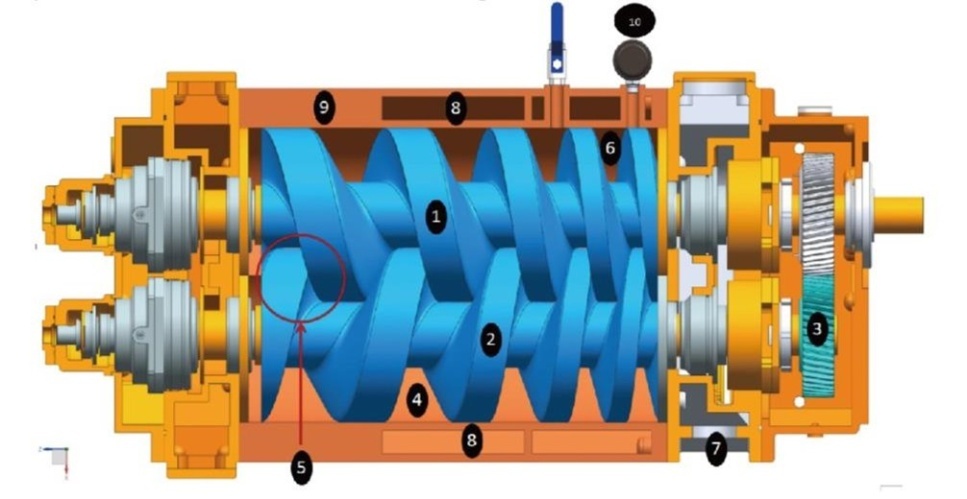

干式螺桿真空泵結構圖：

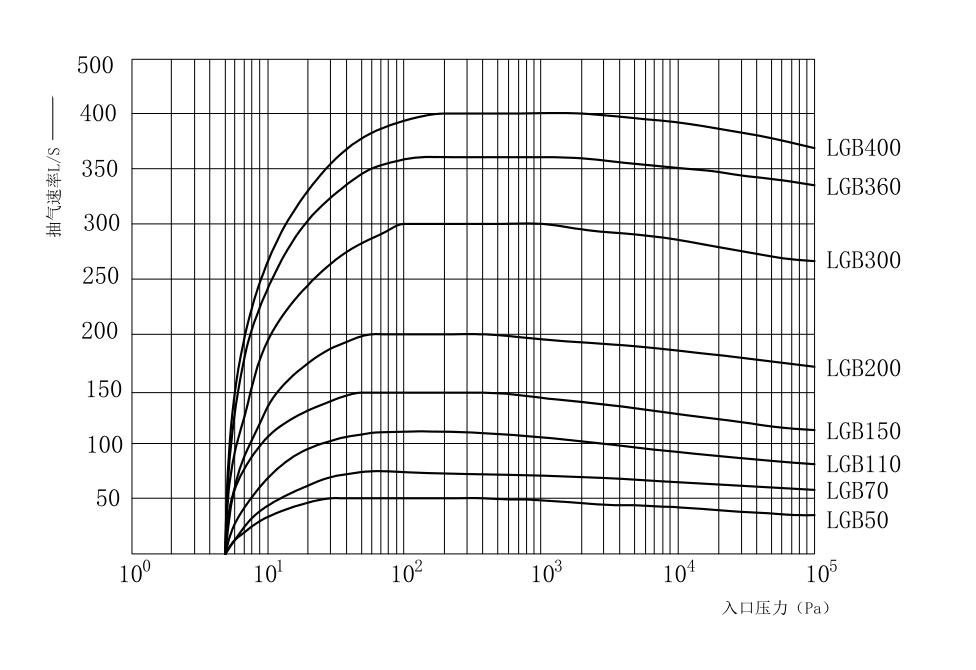

干式螺桿真空泵性能曲線：

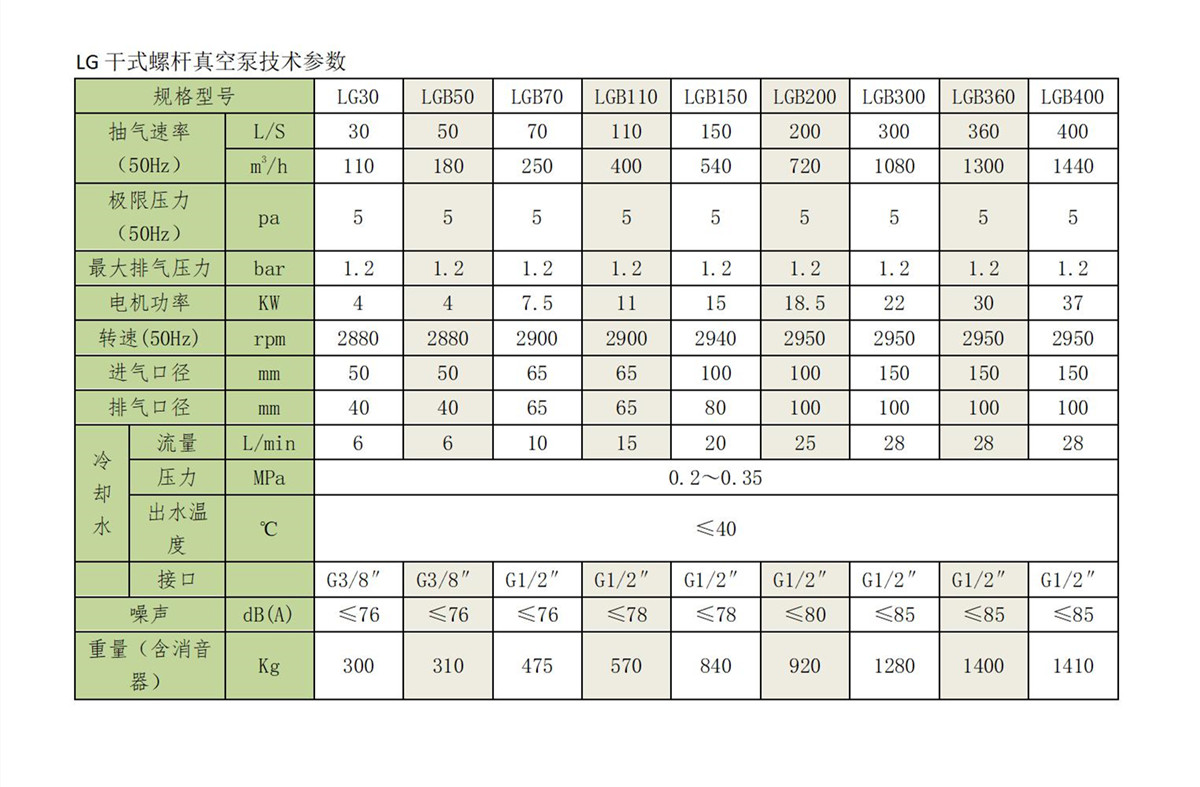

LGB干式螺桿真空泵技術參數
